Quels sont les principaux types d'équipements de production de l'industrie hydraulique ?

L'industrie hydraulique joue un rôle central dans divers secteurs, de la fabrication à la machinerie lourde et à l'aérospatiale. En tant que fournisseur leader d’équipements de production pour l’industrie hydraulique, j’ai été témoin de la gamme diversifiée de machines qui animent ce domaine dynamique. Dans ce blog, j'examinerai les principaux types d'équipements de production de l'industrie hydraulique, en soulignant leurs caractéristiques, leurs applications et leur importance.

1. Pompes hydrauliques

Les pompes hydrauliques sont le cœur de tout système hydraulique, chargées de convertir l'énergie mécanique en énergie hydraulique. Ils génèrent le débit et la pression nécessaires au fonctionnement des vérins hydrauliques, des moteurs et d’autres composants. Il existe plusieurs types de pompes hydrauliques, chacune ayant ses propres caractéristiques et applications.

Pompes à engrenages

Les pompes à engrenages sont l’un des types de pompes hydrauliques les plus courants. Ils sont constitués de deux engrenages engrenés qui tournent dans un boîtier. Lorsque les engrenages tournent, ils créent un vide qui aspire le fluide dans la pompe, puis le force à sortir par la sortie. Les pompes à engrenages sont connues pour leur simplicité, leur fiabilité et leur rentabilité. Ils sont souvent utilisés dans des applications à pression faible à moyenne, telles que les machines agricoles, les équipements de construction et l'automatisation industrielle.

Pompes à palettes

Les pompes à palettes utilisent une série d'aubes qui glissent dans et hors des fentes d'un rotor pour créer un écoulement de fluide. Les aubes sont poussées contre la paroi interne du boîtier par la force centrifuge, créant des chambres qui se dilatent et se contractent lorsque le rotor tourne. Les pompes à palettes sont connues pour leur bon fonctionnement, leur rendement élevé et leur faible niveau sonore. Ils sont couramment utilisés dans les applications à moyenne et haute pression, telles que les machines-outils, les systèmes de direction assistée automobile et les presses hydrauliques.

Pompes à pistons

Les pompes à piston sont le type de pompe hydraulique le plus efficace et le plus puissant. Ils utilisent une série de pistons qui effectuent un mouvement alternatif dans les cylindres pour créer un écoulement de fluide. Les pistons sont entraînés par un plateau oscillant ou une came, qui convertit le mouvement de rotation de l'arbre d'entraînement en mouvement linéaire. Les pompes à piston sont connues pour leurs capacités à haute pression, leurs débits variables et leur contrôle précis. Ils sont couramment utilisés dans les applications à haute pression, telles que les machines aérospatiales, marines et industrielles.

2. Vérins hydrauliques

Les vérins hydrauliques sont utilisés pour convertir l'énergie hydraulique en mouvement linéaire. Ils sont constitués d'un corps de cylindre, d'un piston, d'une tige et de divers joints et valves. Lorsque du fluide hydraulique est appliqué sur un côté du piston, il crée une force qui déplace le piston et la tige dans une direction linéaire. Les vérins hydrauliques sont utilisés dans un large éventail d'applications, notamment les équipements de construction, les machines agricoles, l'automatisation industrielle et la fabrication automobile.

Vérins simple effet

Les vérins à simple effet ont un seul port pour le fluide hydraulique, qui est utilisé pour étendre le piston. La rétraction du piston est généralement réalisée par un ressort ou par le poids de la charge. Les vérins à simple effet sont simples et économiques, mais ils ne peuvent générer une force que dans une seule direction. Ils sont couramment utilisés dans les applications où la charge est relativement légère et où la force de rétraction n'est pas critique, comme les portes relevables et les petites presses.

Vérins à double effet

Les vérins à double effet ont deux ports pour le fluide hydraulique, qui sont utilisés pour étendre et rétracter le piston. Le fluide hydraulique est appliqué d’un côté du piston pour le déployer et de l’autre côté pour le rétracter. Les vérins à double effet peuvent générer une force dans les deux sens, ce qui les rend plus polyvalents que les vérins à simple effet. Ils sont couramment utilisés dans les applications où la charge est lourde et la force de rétraction critique, comme les équipements de construction, les presses industrielles et les freins automobiles.

3. Moteurs hydrauliques

Les moteurs hydrauliques sont utilisés pour convertir l’énergie hydraulique en mouvement de rotation. Elles sont similaires aux pompes hydrauliques dans la construction, mais elles fonctionnent à l'envers. Lorsque du liquide hydraulique est appliqué sur le moteur, l’arbre du moteur tourne. Les moteurs hydrauliques sont utilisés dans un large éventail d'applications, notamment les machines industrielles, les équipements mobiles et les navires.

Moteurs à engrenages

Les moteurs à engrenages sont le type de moteur hydraulique le plus simple et le plus courant. Ils sont constitués de deux engrenages engrenés qui tournent dans un boîtier. Lorsque le fluide hydraulique est appliqué au moteur, il provoque la rotation des engrenages, ce qui à son tour fait tourner l'arbre du moteur. Les moteurs à engrenages sont connus pour leur simplicité, leur fiabilité et leur rentabilité. Ils sont souvent utilisés dans des applications à vitesse faible à moyenne, telles que les systèmes de convoyeurs, les treuils et les petites machines.

Moteurs à palettes

Les moteurs à palettes utilisent une série d'aubes qui glissent dans et hors des fentes d'un rotor pour créer un mouvement de rotation. Les aubes sont poussées contre la paroi interne du boîtier par la force centrifuge, créant des chambres qui se dilatent et se contractent lorsque le rotor tourne. Les moteurs à palettes sont connus pour leur bon fonctionnement, leur rendement élevé et leur faible niveau sonore. Ils sont couramment utilisés dans les applications à moyenne et haute vitesse, telles que les machines-outils, les systèmes de direction assistée automobile et les presses hydrauliques.

Moteurs à pistons

Les moteurs à pistons sont le type de moteurs hydrauliques le plus efficace et le plus puissant. Ils utilisent une série de pistons qui effectuent un mouvement alternatif dans les cylindres pour créer un mouvement de rotation. Les pistons sont entraînés par un plateau oscillant ou une came, qui convertit le mouvement linéaire des pistons en mouvement de rotation. Les moteurs à pistons sont connus pour leurs capacités de couple élevées, leurs vitesses de rotation variables et leur contrôle précis. Ils sont couramment utilisés dans les applications à couple élevé, telles que les machines lourdes, les équipements de construction et les navires.

4. Vannes hydrauliques

Les vannes hydrauliques sont utilisées pour contrôler le débit, la pression et la direction du fluide hydraulique dans un système hydraulique. Ce sont des composants essentiels qui assurent le bon fonctionnement des pompes, vérins et moteurs hydrauliques. Il existe plusieurs types de vannes hydrauliques, chacune ayant sa propre fonction et sa propre application.

Vannes de commande directionnelles

Les valves de commande directionnelles sont utilisées pour contrôler la direction du débit du fluide hydraulique dans un système hydraulique. Ils sont généralement utilisés pour contrôler le mouvement des vérins et des moteurs hydrauliques. Les valves de commande directionnelles peuvent être manuelles ou automatiques, et elles peuvent être de type à tiroir ou à clapet. Les vannes à tiroir sont le type de vanne de commande directionnelle le plus courant et elles sont connues pour leur simplicité, leur fiabilité et leur rentabilité. Les vannes à clapet sont plus coûteuses et plus complexes, mais elles offrent de meilleures performances et des débits plus élevés.

Vannes de régulation de pression

Les vannes de régulation de pression sont utilisées pour contrôler la pression du fluide hydraulique dans un système hydraulique. Ils sont généralement utilisés pour protéger les composants hydrauliques de la surpression et pour maintenir une pression constante dans le système. Les vannes de régulation de pression peuvent être des soupapes de décharge, des réducteurs ou des vannes de séquence. Les soupapes de décharge sont utilisées pour limiter la pression maximale dans le système, tandis que les réducteurs sont utilisés pour réduire la pression du fluide hydraulique. Les vannes de séquence sont utilisées pour contrôler la séquence des opérations dans un système hydraulique.

Vannes de contrôle de débit

Les vannes de régulation de débit sont utilisées pour contrôler le débit du fluide hydraulique dans un système hydraulique. Ils sont généralement utilisés pour contrôler la vitesse des vérins et des moteurs hydrauliques. Les vannes de régulation de débit peuvent être fixes ou variables, et elles peuvent être de type à orifice ou à aiguille. Les vannes à orifice sont le type de vanne de régulation de débit le plus courant et elles sont connues pour leur simplicité, leur fiabilité et leur rentabilité. Les vannes à pointeau sont plus précises et offrent un meilleur contrôle du débit, mais elles sont plus coûteuses et plus complexes.

5. Équipement de chaîne d’assemblage et de production

Outre les composants hydrauliques de base, il existe une large gamme d’équipements de lignes d’assemblage et de production utilisés dans l’industrie hydraulique. Ces équipements sont conçus pour améliorer l'efficacité, la qualité et la productivité du processus de fabrication.

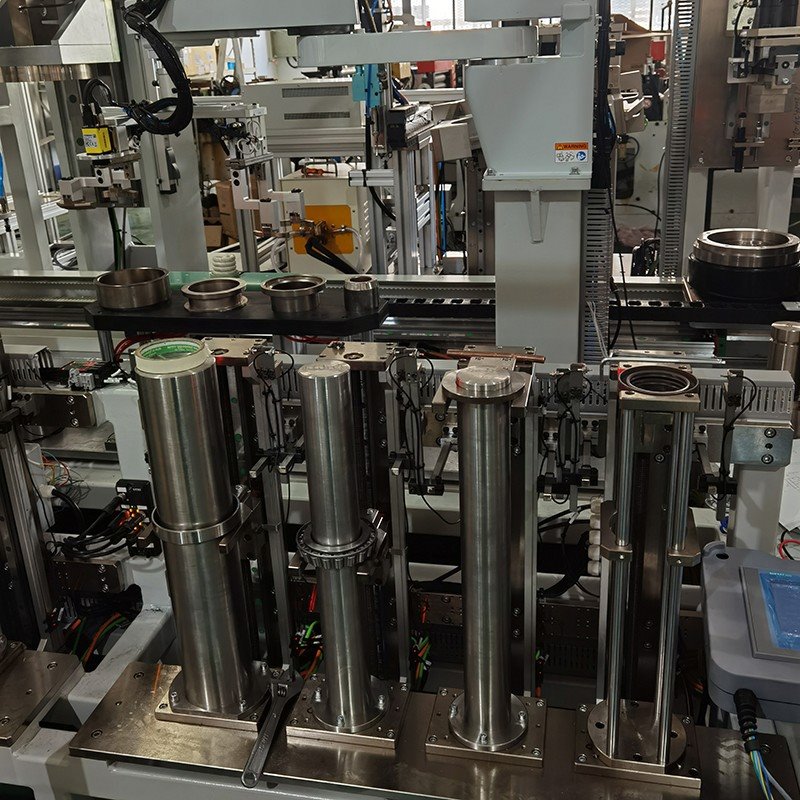

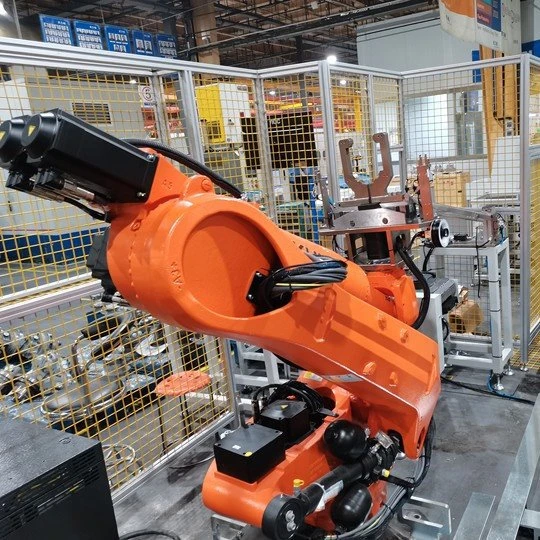

Ligne de production d'assemblage automatique de réducteur à engrenages

Une ligne de production d’assemblage automatique de réducteurs à engrenages est un équipement spécialisé utilisé pour la production en série de réducteurs à engrenages. Il se compose d'une série de machines et de convoyeurs automatisés qui effectuent diverses opérations d'assemblage, telles que l'engrènement des engrenages, l'installation des roulements et l'assemblage du boîtier. La chaîne de production peut améliorer considérablement l'efficacité de la production et la qualité des réducteurs, tout en réduisant le coût de la main-d'œuvre et les erreurs humaines.

Machine de presse servo à roulement réducteur

Une servopresse à roulements de réducteur est un équipement de précision utilisé pour l'installation de roulements dans les réducteurs à engrenages. Il utilise un servomoteur pour contrôler la force de pression et le déplacement, garantissant ainsi une installation précise et fiable des roulements. La servopresse peut améliorer la qualité d'assemblage et l'efficacité des réducteurs à engrenages, tout en réduisant le risque d'endommagement et de défaillance des roulements.

Machine d'assemblage de joint de valve hydraulique

Une machine d’assemblage de joints de valve hydraulique est un équipement spécialisé utilisé pour l’assemblage de joints dans les valves hydrauliques. Il utilise une série de machines et d'outils automatisés pour effectuer diverses opérations d'assemblage, telles que l'insertion, la compression et l'inspection des joints. La machine d'assemblage peut améliorer la qualité d'assemblage et l'efficacité des vannes hydrauliques, tout en réduisant le coût de la main-d'œuvre et les erreurs humaines.

Conclusion

L’industrie hydraulique est un domaine complexe et dynamique qui s’appuie sur une large gamme d’équipements de production. Des pompes et cylindres hydrauliques aux moteurs et vannes, chaque composant joue un rôle crucial dans le fonctionnement des systèmes hydrauliques. De plus, les équipements de la chaîne d’assemblage et de production sont essentiels à la production en série de composants hydrauliques, améliorant ainsi l’efficacité, la qualité et la productivité du processus de fabrication.

En tant que fournisseur d'équipements de production pour l'industrie hydraulique, je m'engage à fournir des produits et services de haute qualité à nos clients. Nous proposons une gamme complète de composants hydrauliques et d’équipements d’assemblage, conçus pour répondre aux divers besoins de l’industrie hydraulique. Si vous êtes intéressé par nos produits ou si vous avez des questions, n'hésitez pas à nous contacter pour une négociation d'achat. Nous sommes impatients de travailler avec vous pour atteindre vos objectifs dans l’industrie hydraulique.

Références

• Fluid Power Handbook, édité par la Fluid Power Society.
• Conception et application du système hydraulique, par John F. Gillespie.
• Hydraulique industrielle, par Joseph A. Scheidler.
